Kuidas valida oma komponentide jaoks õige PT seinale kinnitatava elektrikorpuse suurus

Tööstuslike juhtpaneelide, toitejaotusseadmete ja automaatikaseadmete jaoks on sobivaim korpuse suurus selline, mis mahutab kogu komplekti, säilitades samal ajal nõutavad elektrilised vahemaad ja keskkonnakaitse. Järgmised sammud selgitavad, kuidas enne tellimuse esitamist määrata sobivad mõõtmed.





Tuvastage kõik komponendid, mis peavad sisse mahtuma

Alustage täieliku komponentide loendi koostamisega, selle asemel, et määrata korpuse suurus ainult suurima seadme ümber. Lõplik paigutus võib hõlmata elektriseadmeid, paigaldusriistvara, kaablihaldustarvikuid ja muid siseruumi hõivavaid osi.

Tüüpiliste komponentide hulka kuuluvad:

Kaitselülitid ja kontaktorid:Kontrollige nende paigaldusmõõtmeid, klemmide asukohti ja vajalikke elektrilisi vahekaugusi.

PLC moodulid ja juhtreleed:Jätke ruumi juhtmeühendustele, signaalikaablitele ja juurdepääs eemaldatavatele moodulitele.

Toiteallikad ja trafod:Võtke arvesse nende füüsilisi mõõtmeid ja soojuse teket töö ajal.

Klemmiplokid ja juhtmestikud:Varu ruumi kaablite marsruutimiseks, juhtmete painutamiseks ja klemmide hoolduseks.

Kaabli tihendid ja pistikud:Võtke arvesse ruumi, mis on vajalik kaablite sisenemiseks korpusesse ja ühendamiseks sisemiste klemmidega.

Komponentide tegelike mõõtmete saamiseks kasutage tootja andmelehti. Kaasake tarvikud, nagu kinnitusklambrid ja pistikud, kui need mõjutavad paigaldatud jalajälge.



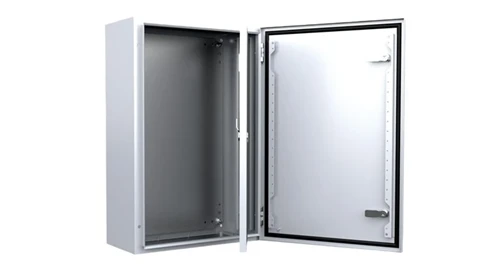

Määrake nõutav sisemine paigaldusala

Pärast komponentide tuvastamist korraldage need esialgsele paigutusele. See aitab enne korpuse välismõõtmete valimist määrata minimaalse kasutatava paigaldusala.

Seinale paigaldatud korpuse puhul määravad laius ja kõrgus tavaliselt saadaoleva paigaldusala, samas kui sügavus mõjutab komponentide paigaldamist, juurdepääsu juhtmestikule ja ruumi ukse taga.

Mõõtmed	Mida arvestada
Laius	Komponentide read, horisontaalsed juhtmestikud, klemmide rühmad ja külgmised vahekaugused
Kõrgus	Vertikaalne komponentide paigutus, kaablite marsruut ja ruum ülemise ja alumise sisendi jaoks
Sügavus	Komponentide projektsioon, kaabli painutamine, ukse külge kinnitatud seadmed ja tagumine kliirens
Kinnitusplaat	Kasutatav ala pärast paigaldusaukude, servade ja konstruktsiooniomaduste arvestamist

Korpuse välismõõtmed ei ole samad, mis kasutatavad sisemõõtmed. Ukse konstruktsioon, korpuse seinad, paigaldusplaadi asukoht ja sisemised tarvikud võivad vaba ruumi vähendada.

Praktiline näpunäide:Valmistage ette mõõtmetega paigaldusplaan ja veenduge, et iga komponenti saab paigaldada ilma külgnevaid seadmeid või kaablite marsruutimist takistamata.



Jätke ruumi juhtmestiku paigaldamiseks ja edaspidiseks hoolduseks

Korpus peaks mahutama nii paigaldatud komponendid kui ka nende ühendamiseks vajalikud juhtmed. Komponentide tihe paigutus võib paberil tunduda ruumisäästlik, kuid see võib muuta kokkupaneku, kontrolli ja tõrkeotsingu keerulisemaks.

Pöörake erilist tähelepanu kolmele valdkonnale:

Kaabli painutusruum:Toitekaablid ja suuremad juhtmed võivad vajada rohkem painutusruumi kui väikesed signaalijuhtmed. Järgige kaabli tootja painderaadiuse soovitusi ja kehtivate elektripaigaldusstandardite nõudeid.

Juhtmekanalid ja juurdepääs terminalidele:Varuge traadikanalite jaoks ruumi komponendiridade vahel ja klemmirühmade ümber. Jätke piisavalt juurdepääsu klemmide pingutamiseks, juhtmete jälgimiseks ja vajaduse korral moodulite vahetamiseks.

Hoolduskliirens:Mõelge, kuidas tehnikud eemaldavad komponendid, ühendavad lahti kaablid ja kasutavad korpuse sees tööriistu. Sagedast hooldust vajavaid komponente ei tohiks blokeerida teised seadmed ega tihedalt pakitud juhtmestik.

Kaaluda tuleks ka tulevast laienemist. Kui eeldatakse täiendavaid releed, terminale või sidemooduleid, lisage eeldatavad seadmed esialgsesse paigutusse, selle asemel, et tugineda kasutamata ruumile, mis ei pruugi olla juurdepääsetav.



Kontrollige paigaldustingimusi ja termilisi nõudeid

Nõutav korpuse suurus sõltub ka paigalduskeskkonnast ja elektrisõlme poolt tekitatavast soojusest.

Seinapind ja paigaldustingimused

Mõõtke saadaolev seinapindala ja kinnitage kinnitusavade, kaablikanalite ja lähedalasuvate seadmete asukoht. Kontrollige, kas korpuse uks saab täielikult avaneda, ilma et see puudutaks seina, masinat või kõrval asuvat kappi.

Paigalduspind peab kandma ka korpuse kogumassi, sealhulgas paigaldatud komponendid ja kaablid. Suuremad korpused võivad vajada täiendavat kinnitustuge olenevalt seina konstruktsioonist ja paigaldusviisist.

Soojuse hajumine

Kaitselülitid, toiteallikad, muutuva sagedusega ajamid, trafod ja muud elektriseadmed võivad töö ajal soojust tekitada. Nende kombineeritud soojusvõimsus, ümbritseva õhu temperatuur, korpuse materjal ja ventilatsioonikorraldus mõjutavad vajalikku soojuslikku disaini.

Suurem korpus võib anda suurema sisemise õhuhulga ja pindala, kuid see ei lahenda automaatselt ülekuumenemist. Sõltuvalt arvutatud soojuskoormusest võib projekt vajada ventilatsiooni, filtreeritud ventilaatoreid, soojusvahetiid või kliimaseadmeid.

Välispaigaldiste või tolmuste paigaldiste puhul peab igasugune jahutusseade olema kooskõlas ka kindlaksmääratud sissepääsukaitsenõuetega.



Valige sobiv korpuse materjal ja IP-reiting

Kui ligikaudsed mõõtmed on kindlaks tehtud, valige paigalduskeskkonnale sobiv materjal ja kaitsetase.

Paigaldamise seisukord	Valiku kaalumine
Tööstuslik sisekontroll	Värvitud terasest korpused võivad vastata üldistele seadmete kaitsenõuetele
Niisked või pestavad alad	Nõutav võib olla roostevaba teras või muu sobiv materjal koos sobiva tihendiga
Söövitavad keskkonnad	Hinnake materjalide ühilduvust, katte toimivust ja kokkupuudet konkreetsete kemikaalidega
Välispaigaldised	Võtke arvesse vihma, päikesevalgust, temperatuurikõikumisi ja kaablisisendi tihendamist
Tolmuohtlikud kohad	Määrake eeldatava tolmuga kokkupuute jaoks sobiv IP-reiting ja kontrollige kogu korpuse konfiguratsiooni

IP-reiting käsitleb kaitset tahkete esemete ja vee eest määratletud katsetingimustes. See ei määra iseseisvalt korrosioonikindlust, UV-vastupidavust ega sobivust igasse väliskeskkonda.

Nõutav reiting tuleks kindlaks määrata tegelike töötingimuste põhjal ja kontrollida valitud korpuse mudeli tootja dokumentatsiooni alusel.



Kasutage enne tellimist praktilise suuruse kontrollnimekirja

Enne PT seinakinnituse elektrilise korpuse suuruse kinnitamist lugege korpuse tootjaga üle järgmine teave:

• Komponentide üldmõõtmed ja kogused
• Nõutavad sisemise kinnitusplaadi mõõtmed
• Komponentide vahekaugused ja elektrilised vahekaugused
• Juhtmekanalite laiused ja kaabli painutamise nõuded
• Kaabli sisendpositsioonid ja nõuded tihendiplaadile
• Ukse külge kinnitatavad seadmed, käepidemed ja lukustusseadmed
• Soojuse hajumise nõuded ja ümbritseva õhu töötemperatuur
• Materjal, pinnaviimistlus ja nõutav IP-reiting
• Saadaolev seinapind ja kinnitusviis
• Hüvitis kavandatud täienduste või tulevaste hooldustööde eest

Komponentide loendi ja paigutusjoonise esitamine on üldiselt kasulikum kui ainult välise laiuse, kõrguse ja sügavuse määramine. See võimaldab tootjal hinnata, kas kavandatav korpus mahutab kogu komplekti.
