Kuidas valida seina{0}}kinnituse ja põranda-seisvate elektrikilpide vahel?



Seinale{0}}kinnitatava elektrikilbi ja-põrandale paigaldatava elektrikilbi vahel valimine sõltub paigaldatavast seadmest, vabast ruumist, kapi kaalust, kaabli mahust, juurdepääsunõuetest ja keskkonnatingimustest.

Otsus tuleks teha elektrisüsteemi projekteerimisetapis. Kapi tüübi muutmine pärast komponentide paigutuse või kaablite suunamise lõpetamist võib mõjutada paigaldusruumi, juhtmestiku pikkust, paigaldusstruktuuri ja projekti maksumust.

OEM-seadmete tootjate, elektritöövõtjate ja tööstussüsteemide integreerijate jaoks on kõige praktilisem viis korpuse valimiseks võrrelda paigalduse tegelikke nõudeid, mitte valida ainult kapi suuruse järgi.



Seina-kinnitus vs põrand-Seisvad elektrikilbid



Põhiline erinevus seisneb paigaldusmeetodis.

A seinale{0}}kinnitav elektrikilpon kinnitatud seina, tugiraami, masina konstruktsiooni või muu vertikaalse pinna külge. Tavaliselt kasutatakse seda kompaktsete juhtimissüsteemide ja mõõduka siseruumivajadusega seadmete jaoks.

A põrandal-püsiv elektrikapppaigaldatakse otse põrandale. See pakub suuremat sisemist paigaldusala ja suuremat paindlikkust raskete elektrikomponentide, suurte kaablikimpude ja keerukate juhtimissüsteemide jaoks.

Valikutegur	Seinale{0}}kinnitatav korpus	Põranda{0}}püsiv kapp
Paigaldamine	Sein või vertikaalne struktuur	Põrand või vundament
Vaba ruum	Piiratud	Suurem
Seadmete võimsus	Väike kuni keskmine	Keskmine kuni suur
Kandevõime	Piiratud seina ja kinnitussüsteemiga	Kõrgem
Kaabli maht	Madalam	Kõrgem
Sisemine paigutus	Kompaktne	Paindlikum
Hooldusjuurdepääs	Tavaliselt juurdepääs eest	Sõltuvalt disainist ees, küljel või taga
Laiendusruum	Piiratud	Lihtsam broneerida
Tüüpiline rakendus	Kompaktsed juhtimissüsteemid	Suured juhtimis- ja jaotussüsteemid

Õige valik sõltub pigem kogu süsteemist kui ainult kapi mõõtmetest.



Millal valida seinale{0}}kinnitatav elektrikilp?



Seinale{0}}kinnitatavad kapid sobivad siis, kui elektrisüsteem on kompaktne ja põrandapind on piiratud.

Tüüpiline varustus sisaldab:

• PLC kontrollerid
• Klemmiplokid
• Releed
• Väikesed toiteallikad
• Sidemoodulid
• Juhtlülitid
• Tööstuslikud Etherneti seadmed

Seinale{0}}kinnitatud korpus võib hoida neid komponente masina või tööpiirkonna lähedal, ilma väärtuslikku põrandapinda hõivamata.

Näiteks võib tootmismasin vajada väikest juhtkorpust, mis sisaldab PLC-d, vooluahela kaitset, klemmplokke ja sideseadmeid. Selle rakenduse jaoks põranda{1}}seisva kapi paigaldamine võib tekitada tarbetuid põranda-ruumivajadusi.

Enne paigaldamist tuleb ikkagi hinnata seinakonstruktsiooni. Kapi, paigaldusplaadi, elektrikomponentide ja kaablite kogukaal peaks jääma paigaldussüsteemi mahutavuse piiridesse.

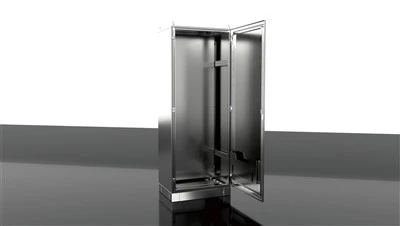

Millal peaksite valima põranda{0}}seisva elektrikapi?



Põrandal{0}}seisvad kapid muutuvad praktilisemaks, kui elektrisüsteem sisaldab suurt hulka komponente või raskeid seadmeid.

Tüüpilised rakendused hõlmavad järgmist:

• Elektrijaotussüsteemid
• Mootori juhtimissüsteemid
• Suured PLC-paigaldised
• Muutuva sagedusega ajamisüsteemid
• Tööstusautomaatika liinid
• Energiajuhtimissüsteemid
• Juhtimiskeskused

Põrandal{0}}seisev kapp pakub rohkem vertikaalset ja horisontaalset paigaldusruumi. Insenerid saavad eraldada kõrge-pingekomponendid, juhtimiskomponendid, terminalipiirkonnad ja kaablite marsruutimise sektsioonid.

See eraldamine muutub oluliseks, kui kapp sisaldab ajameid, kaitselüliteid, kontaktoreid, toiteallikaid ja juhtimisseadmeid samas süsteemis.

Suured kaablikimbud on veel üks põhjus, miks valida{0}}põrandakapp. Suurem alumine sektsioon võib pakkuda lisaruumi kaabli sisendi, painderaadiuse ja klemmühenduste jaoks.



Siseseadmete suurus on oluline



Enne kapi tüübi valimist tuleks kontrollida elektriliste komponentide füüsilisi mõõtmeid.

Väikesi komponente saab sageli paigaldada{0}}seinale kinnitatavasse korpusesse. Suuremad seadmed võivad vajada suuremat sügavust või täiendavat paigaldusruumi.

Näiteks võivad muutuva sagedusega ajamid tekitada märkimisväärset soojust ja vajada täiendavat vaba ruumi seadmete ümber. Suured kaitselülitid ja toitejaotuskomponendid võivad samuti nõuda suuremat paigaldussügavust.

Põrandal{0}}seisev kapp annab rohkem ruumi nende komponentide paigutamiseks, ilma et see sunniks kujundust ülerahvastatud paigutusele.

Kapi spetsifikatsiooni koostamisel peaksid ostjad esitama:

• Komponentide mõõtmed
• Komponentide kogus
• Paigaldusasendid
• Kaabli sisendkohad
• Nõutav luba
• Eeldatav soojuse teke

See teave annab korpuse tootjale praktilise aluse kapi mõõtmete määramiseks.



Kandevõime ja paigaldusstruktuur



Kapi kaal on oluline valikutegur.

Seinale{0}}kinnitatud korpuse puhul kantakse koormus kinnitusklambrite, kinnituspunktide või kinnitusplaadi kaudu tugiseinale.

Arvutus peaks sisaldama:

Kapi kaal + sisemise seadme kaal + juhtmestik ja tarvikud

Kerge seinale{0}}kinnitatud korpus võib sobida kompaktse juhtimissüsteemi jaoks. Põranda paigaldamiseks võib paremini sobida kapp, mis sisaldab trafosid, suuri ajamid, mitut kaitselülitit või rasket toiteseadet.

Põrandal{0}}seisvad kapid kannavad oma koormuse aluse või sokli kaudu otse põrandale. See võimaldab tootjatel projekteerida suuremaid konstruktsioone, asetamata kogu koormust vertikaalsele kinnituspinnale.



Kaabli haldamise nõuded



Kaabli maht võib oluliselt muuta kapi valikut.

Seinale{0}}kinnitatavatel kappidel on kaablite sisestamiseks piiratud ruumi all, üleval ja külgedel. Suur kaablite arv võib muuta paigaldamise keeruliseks, kui korpuse sügavus on väike.

Põrandal{0}}seisvad kapid pakuvad rohkem ruumi:

• Alumine kaabli sisend
• Kaabli tihendid
• Klemmiplokid
• Kaablikanalid
• Vertikaalsed juhtmestiku kanalid
• Suuremad kaabli painutusraadiused

See on eriti oluline automaatikasüsteemide ja elektrijaotuskappide puhul.

Enne kapi tellimist peaksid ostjad kinnitama kaabli koguse, kaabli läbimõõdu, sisenemissuuna ja minimaalse painderaadiuse.

Kapp, mis sobib elektrikomponentidega, kuid ei paku piisavalt kaabliruumi, võib hiljem põhjustada paigaldusprobleeme.



Juurdepääs hooldusele ja seadmetele



Kapi valikul tuleks arvestada hooldusjuurdepääsuga.

Seinale{0}}kinnitatud karbid on sageli ette nähtud eest juurdepääsuks. See konfiguratsioon töötab hästi, kui kõikidele komponentidele pääseb ligi läbi esiukse.

Sügavale seinale{0}}kinnitatud kappi võib olla raske hooldada, kui komponendid on paigaldatud kaugele korpuse sisse.

Põrandal{0}}seisvad kapid pakuvad suuremat paindlikkust. Olenevalt konstruktsioonist saab juurdepääsu võimaldada esiuste, tagauste, külgpaneelide või eemaldatavate sektsioonide kaudu.

Süsteemide puhul, mis nõuavad ajamite, kaitselülitite, toiteallikate või juhtmoodulite regulaarset väljavahetamist, võib täiendav juurdepääsuruum lühendada hooldusaega.

Kapp tuleks paigutada ka piisavalt vaba ruumi uste ja juurdepääsupaneelide ümber.



Soojusjuhtimine



Soojuse tootmine on veel üks oluline aspekt.

Elektrilised komponendid muudavad osa oma sisendvõimsusest soojuseks. Kapp peab pakkuma sobivat meetodit selle soojuse eemaldamiseks.

Seinale{0}}kinnitatavatel korpustel on väiksem siseruumala, nii et soojus võib kiiresti koguneda, kui seadme tihedus on suur.

Olenevalt rakendusest võib soojusjuhtimine hõlmata järgmist:

• Loomulik ventilatsioon
• Filtri ventilaatorid
• Jahutusventilaatorid
• Soojusvahetid
• Kliimaseadmed-

Põrandal{0}}seisvad kapid pakuvad rohkem ruumi jahutusseadmetele ja õhuvooluteedele.

Mitut VFD-d, toiteallikaid, trafosid või muid soojust tootvaid komponente sisaldavate kappide puhul tuleks soojusarvutused teha enne kapi mõõtmete lõplikku kinnitamist.



IP reiting ja keskkonnatingimused



Paigalduskeskkond mõjutab nii kapi tüüpi kui ka kaitsenõudeid.

Siseruumides kasutatavad elektriruumid võivad sõltuvalt tolmu ja niiskuse kokkupuutest kasutada IP54 või IP55.

Välispaigaldised nõuavad tavaliselt IP65 või IP66 kaitset, kui kapp puutub kokku vihma, tolmu või veejugadega.

Nii seina-kui ka põrandale{1}}pandavaid kappe saab kujundada erineva IP-kaitsetasemega. Kapi konstruktsioon peab toetama valitud hinnangut sobivate uksetihendite, paneelide ühenduste, kaablisisendite ja tootmistolerantside kaudu.

IP-reitingut ei tohiks käsitleda materjali valikust eraldi.

Näiteks välispõranda{0}}kapp võib vajada sobiva kaitsekattega süsinikterast või roostevabast terasest konstruktsiooni, olenevalt niiskusest, soolaga kokkupuutest ja korrosioonitingimustest.



Põrandapind vs seinapind



Saadaolev paigaldusruum määrab sageli kapi tüübi enne muude spetsifikatsioonide arvestamist.

Seinale{0}}kinnitatud korpus võib säästa põrandapinda:

• Väikesed elektriruumid
• Tootmisliinid
• Töötoad
• Varustusruumid
• Suhtlusalad

Põrandal-seisev kapp nõuab eraldi põrandapinda, kuid see tagab palju suurema sisemise mahu.

Samuti tuleks kontrollida ümbritsevat ala:

• Ukse avamine
• Juurdepääs kaabliga
• Hoolduskliirens
• Transporditee
• Tõstenõuded
• Kõrval asuv varustus

Kapp, mis füüsiliselt mahub eraldatud alale, võib siiski sobimatu olla, kui selle ust ei saa täielikult avada või hooldusele juurdepääs on piiratud.



Kohandatud mõõtmed võivad valikut muuta



Korpuse standardmõõtmed ei vasta alati tööstusseadmete paigutusele.

Projekt võib nõuda kappi, mis on:

Laiem, kuid madalam

Kitsam aga kõrgem

Sügavam konkreetse varustuse jaoks

Eraldi osadeks jagatud

Kavandatud kohandatud kaablisisenditega

Konfigureeritud spetsiaalsete kinnitusplaatidega

Eritellimusel valmistamine võimaldab kapi mõõtmed põhineda tegelikel seadmetel, selle asemel, et sundida seadmeid standardkappi.

See on eriti kasulik originaalseadmete tootjate jaoks, kes toodavad fikseeritud juhtimispaigutusega masinaid.



Prota kohandatud elektrikilbid



Prota pakub kohandatud metallkorpuste tootmist tööstuslikele ja OEM-rakendustele, sh seinale{0}}kinnitatavad korpused ja{1}}põrandale paigaldatavad elektrikilbid.

Ettevõte toetab projekte, mis nõuavad kohandatud mõõtmeid, sisemisi kinnitusstruktuure, kaablite sisestuskohti, uksekonfiguratsioone ja pinnaviimistlust.

Selle tootmisvõimaluste hulka kuuluvad CNC laserlõikamine, CNC painutamine, mulgustamine, keevitamine, pulbervärvimine ja montaaž. Prota pakub ka insenerituge korpuse arendamise ajal, võimaldades kapi konstruktsioonid enne tootmist üle vaadata.

Ettevõtte kohandatud korpuseteenuseid kasutatakse tööstusautomaatika, elektrijaotuse, telekommunikatsiooni, taastuvenergia ja muude seadmete rakenduste jaoks.

Projektide jaoks, mis nõuavad kohandatud seina-kinnitust või-põrandal seisvaid elektrikilpe, saab tehnilisi andmeid ja jooniseid esitadahttps://www.protabox.com/.



Ostja kontrollnimekiri enne tellimist



Enne pakkumise küsimist peaksid ostumeeskonnad koostama järgmise teabe:

1. Seadmete loend

Esitage peamiste elektrikomponentide mõõtmed, kogus ja kaal.

2. Kapi paigaldamine

Määrake seinale-või põrandale-paigaldamise nõuded ja määrake saadaolev paigaldusala.

3. Nõuded kaablile

Lisage kaabli kogus, kaabli läbimõõt, sisenemiskoht ja eelistatud kaabli suunamise suund.

4. Keskkonnatingimused

Määrake sise- või välispaigaldus, kokkupuude tolmuga, kokkupuude veega, niiskus, temperatuur ja keemilised tingimused.

5. IP nõue

Märkige nõutav IP-reiting, näiteks IP54, IP55, IP65 või IP66.

6. Materjal

Täpsustage süsinikteras, roostevaba teras, alumiinium või muu nõutav materjal, lähtudes kasutuskeskkonnast.

7. Pinnaviimistlus

Teraskappide puhul täpsustage pulbervärvimise nõuded, värv, katte viimistlus ja korrosioonikaitse nõuded.

8. Tootmiskogus

Lisage prototüübi nõuded, esialgne tellimuse kogus ja eeldatav tootmismaht.

Nende üksikasjade esitamine võimaldab tootjal enne hinnapakkumist ja valmistamist hinnata kapi struktuuri, kinnitusviisi, tihendussüsteemi, kaabliruumi ja tootmisnõudeid.
