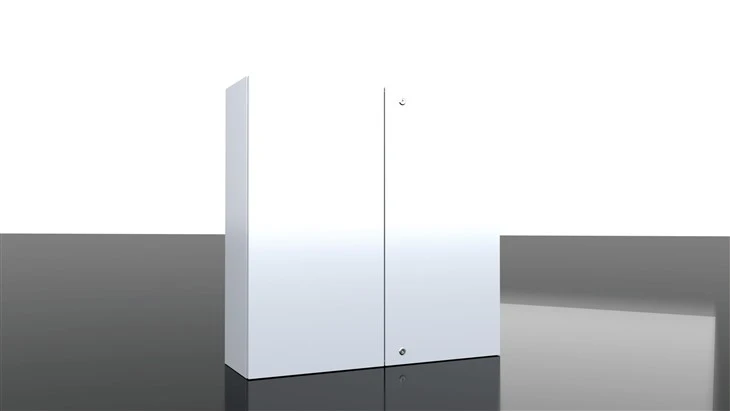

Topeltuksega seinale kinnitatav korpus PT
Karbil on paigaldusplaat, lukustussüsteem, tihendiplaat, tihend ja kinnitustarvikud. IP66 kaitseklassiga sobib see paigaldustele, mis nõuavad kaitset tolmu ja võimsate veejugade eest kindlaksmääratud katsetingimustes.
Seinale kinnitatav korpus PT kaheukseliste tehniliste andmetega
| MUDEL | H | W | D | Nääre plaat | MUDEL | H | W | D | Nääre plaat |
| PTD6820 | 600 | 800 | 200 | 2D | PTDD6820 | 600 | 800 | 200 | 2D |
| PTD6830 | 600 | 800 | 300 | 2D | PTDD6830 | 600 | 800 | 300 | 2D |
| PTD61020 | 600 | 1000 | 200 | 2D | PTDD61020 | 600 | 1000 | 200 | 2D |
| PTD61230 | 600 | 1200 | 300 | 2D | PTDD61230 | 600 | 1200 | 300 | 2D |
| PTDD101025 | 1000 | 1000 | 250 | 2E | PTDD101025 | 1000 | 1000 | 250 | 2E |
| PTD101030 | 1000 | 1000 | 300 | 2E | PTDD101030 | 1000 | 1000 | 300 | 2E |
| PTDD121225 | 1200 | 1200 | 250 | 2E | PTDD121225 | 1200 | 1200 | 250 | 2E |
| PTDD121030 | 1200 | 1000 | 300 | 2E | PTDD121030 | 1200 | 1200 | 300 | 2E |
| PTD121240 | 1200 | 1200 | 400 | 2E | PTDD121240 | 1200 | 1200 | 400 | 2E |
| PTD141030 | 1400 | 1000 | 300 | 2E | PTDD141030 | 1400 | 1000 | 300 | 2E |
| PTD141230 | 1400 | 1200 | 300 | 2E | PTDD141230 | 1400 | 1000 | 300 | 2E |
| PTD141240 | 1400 | 1200 | 400 | 2E | PTDD141240 | 1400 | 1200 | 400 | 2E |
Topeltuksega seinakinnituskarp PTOmadused
- Topeltukse struktuur
Kahekordse-ukse konfiguratsioon võimaldab eesmisest juurdepääsu sisemisele seadmekambrile, toetades komponentide paigaldamist, kontrollimist ja hooldust.
- PU vahtplastist tihend
Ukse sisse on paigaldatud PU-vahutihend, et luua tihend ukse ja korpuse korpuse vahel, mis aitab säilitada kindlaksmääratud sissepääsukaitset.
- 130 kraadi ukse avamine
Pin{0}}tüüpi hinged võimaldavad uksel avaneda kuni 130 kraadi, võimaldades paigaldamise ja hooldamise ajal juurdepääsu sisemistele komponentidele.
- Piludega korpuse serv
Moodustatud korpuse serv töötab koos tihendiga, et vältida tolmu ja vee sissepääsu, kui uks on korralikult suletud.
- Tugevdatud ukse disain
Üle 600 mm kõrguste korpuste puhul keevitatakse ukse mõlemale küljele eelpuuritud kinnitusaukudega tugevdusribad-, et hõlbustada komponentide paigaldamist, kasutades M4 isekeermestavaid kruvisid.
- Seinakinnitus ja alumine kaablisisend
Neli tagumisel paneelil{0}}torgatud riputusauku lihtsustavad seinale kinnitamist. Alumine tihendiplaat sisaldab tihendit, mis aitab säilitada korpuse IP66 kaitset, kui see on õigesti paigaldatud.
Kaasas standardtarvikud
Iga PT kaheukseline seinakinnituskarp on varustatud järgmiste standardkomponentidega:
- Kinnitusplaat: annab pinna elektriliste komponentide kinnitamiseks.
- Lukustussüsteem: Kinnitab korpuse uksed, kui need on suletud.
- Alumine tihendiplaat: pakub sissepääsuala elektrikaablite jaoks.
- Tihendustihendid: toetavad tihendit ukse ja tihendiplaadi liidestes.
- Kinnitustarvikud: Toetage korpuse paigaldamist vastavalt kaasasolevale konfiguratsioonile.
KKK
Kuidas valida ühe- ja kaheukselise korpuse vahel?
Valik sõltub korpuse mõõtmetest, sisemisest seadmete paigutusest ja vabast juurdepääsuruumist. Kahekordse-ukse kujundus võib olla kasulik laiemate korpuste puhul, kus on vaja juurdepääsu siseseadmete erinevatele osadele. Enne mudeli valimist kontrollige paigaldusala ja uksevahet.
Kui palju ruumi on vaja{0}}seinale kinnitatud korpuse ees?
Jätke uste täielikuks avamiseks ja tehnikutele elektrikomponentide paigaldamiseks, kontrollimiseks ja hooldamiseks piisavalt ruumi. Kahekordse uksega PT korpuse puhul arvestage ukse avanemisnurka ja ruumi, mis on vajalik siseseadmete ohutuks käsitsemiseks.
Kas elektrikomponente saab paigaldada enne korpuse tarnimist?
Eelinstallimine võib olla võimalik olenevalt projekti ulatusest ja tarnija saadaolevatest teenustest. Enne tellimuse kinnitamist esitage teostatavuse ülevaatamiseks komponentide paigutus, paigaldus-avade asukohad, juhtmestiku nõuded ja asjakohased joonised.
Mida tuleks kaabli sisenemise planeerimisel arvestada?
Enne paigaldamist määrake sissetulevate kaablite arv, läbimõõt ja marsruudi suund. Kaabli tihendid ja avad peavad vastama kaabli suurustele ja paigaldusnõuetele. Kõik täiendavad avad peavad olema korralikult suletud, et säilitada nõutav kaitseümbris.
